راهنماي خريد پي ال سي زيمنس (Siemens PLC) از صفر تا انتخاب مدل مناسب

رتبه بندی این مطلب از نگاه کاربران:
امتیاز 5 از 5
راهنماي خريد پي ال سي زيمنس

اگر قرار است براي يک خط توليد، دستگاه بسته بندي، سيستم پمپاژ، اتوماسيون ساختمان يا هر پروژه صنعتي ديگر پي ال سي بخريد، مهم ترين کار اين است که قبل از نگاه کردن به مدل ها، نياز پروژه را درست تعريف کنيد. چون پي ال سي زيمنس براي سناريوهاي مختلف خانواده هاي متفاوتي دارد و اگر انتخاب اشتباه باشد، يا هزينه اضافه مي دهيد يا بعدا در توسعه و شبکه و سرعت به مشکل مي خوريد.

اگر هنوز با مفهوم PLC و جايگاه آن در اتوماسيون آشنا نيستيد، ابتدا صفحه پي ال سي زيمنس چيست؟ را بخوانيد و سپس به اين راهنما برگرديد. (لينک را با آدرس واقعي همان صفحه در سايت خودتان جايگزين کنيد.)

پي ال سي زيمنس براي چه کساني بهترين انتخاب است؟

زيمنس معمولا براي اين پروژه ها انتخاب اول يا انتخاب بسيار مطمئن است:

  • خطوط توليد و مونتاژ با نياز به پايداري بالا

  • ماشين سازي و OEM (به خصوص وقتي توسعه و استانداردسازي مهم است)

  • پروژه هاي زيرساختي مثل آب و فاضلاب، پمپاژ، اسکادا و انرژي

  • پروژه هايي که ارتباطات صنعتي (Profinet، Profibus، Modbus و…) مهم است

  • پروژه هايي که آينده توسعه دارند و نمي خواهيد بعدا PLC را عوض کنيد

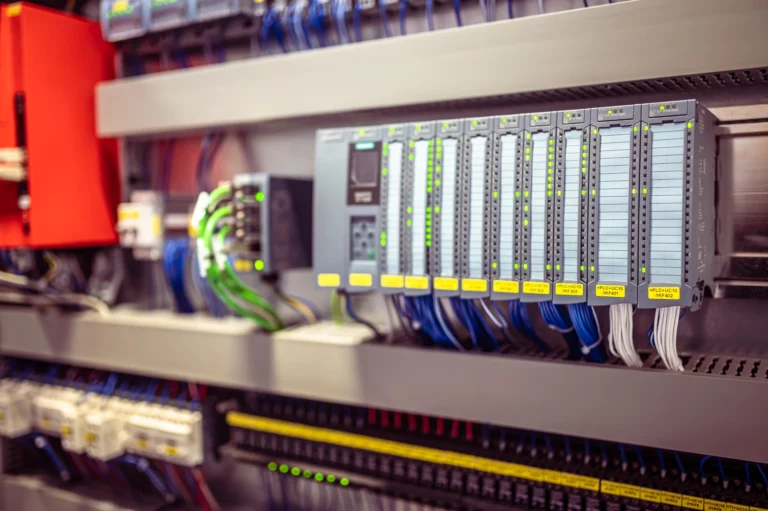

راهنما یخرید پی ال سی زیمنس

مرحله 1: نيازسنجي دقيق قبل از خريد (مهم تر از انتخاب مدل)

قبل از اينکه بپرسيد S7-1200 بخرم يا S7-1500، اين موارد را مشخص کنيد:

1) تعداد و نوع I/O

  • ديجيتال ورودي (DI): سنسور، ليميت سوييچ، شستي

  • ديجيتال خروجي (DO): کنتاکتور، شير برقي، رله

  • آنالوگ ورودي (AI): فشار، دما، سطح، لودسل (4-20mA / 0-10V)

  • آنالوگ خروجي (AO): فرمان به اينورتر، ولو کنترلي، درايو (0-10V / 4-20mA)

نکته کليدي: هميشه 20 تا 30 درصد I/O براي توسعه آينده در نظر بگيريد.

2) سرعت و پيچيدگي برنامه

  • پروژه ساده: چند موتور، چند سنسور، منطق روشن خاموش

  • پروژه متوسط: اينترلاک ها، زمان بندي، شمارنده، PID سبک

  • پروژه سنگين: Motion، سکانس هاي پيچيده، محاسبات زياد، شبکه گسترده، اسکادا

3) شبکه و ارتباطات

ليست کنيد که PLC بايد با چه چيزي حرف بزند:

  • HMI زيمنس (KTP/TP) يا HMI برندهاي ديگر

  • درايو و اينورتر (زيمنس يا متفرقه)

  • اسکادا (WinCC، Ignition، Wonderware و…)

  • تجهيزات جانبي (بارکدخوان، سروو، باسکول، پرينتر صنعتي)

  • پروتکل مورد نياز: Profinet، Profibus، Modbus RTU/TCP، Ethernet/IP (کمتر رايج در زيمنس)

4) شرايط محيطي و تابلو

  • دما، رطوبت، لرزش، نويز الکتريکي

  • استاندارد تابلو، ارت و شيلد، فيلتر EMI

  • منبع تغذيه 24VDC و کيفيت آن (خيلي مهم)

5) سياست نگهداري و تامين قطعه

  • آيا پروژه حتما بايد قطعه آماده داشته باشد؟

  • آيا تيم شما با TIA Portal کار مي کند؟

  • آيا نياز به استانداردسازي بين چند خط توليد داريد؟

مرحله 2: خانواده هاي اصلي PLC زيمنس و اينکه کدام مناسب شماست

در خريد PLC زيمنس معمولا با اين گزينه ها بيشتر سروکار داريد:

1) LOGO (لوگو)

مناسب براي:

  • پروژه هاي کوچک و ساختمان (پمپ، فن، روشنایی، کنترل ساده)

  • تابلوهاي کوچک با بودجه محدود

  • سناريوهايي که برنامه خيلي سبک است

مزيت:

  • ساده، اقتصادي، سريع براي راه اندازي

محدوديت:

  • براي شبکه هاي سنگين و توسعه حرفه اي، انتخاب اول نيست

2) S7-1200

مناسب براي:

  • ماشين ها و خطوط سبک تا متوسط

  • پروژه هايي که HMI و شبکه لازم دارند اما سنگين نيست

  • کنترل PID متوسط، سرعت مناسب، توسعه پذيري خوب

مزيت:

  • نسبت قيمت به کارايي عالي

  • اکوسيستم قوي در TIA Portal

  • انتخاب بسيار رايج در ايران

محدوديت:

  • براي پروژه هاي بسيار بزرگ يا Motion سنگين بهتر است به S7-1500 فکر کنيد

3) S7-1500

مناسب براي:

  • خطوط توليد پيشرفته و پروژه هاي بزرگ

  • سرعت پردازش بالا، حافظه بيشتر، ديباگ قوي

  • شبکه گسترده، اسکادا، امنيت و استانداردهاي سخت گيرانه

مزيت:

  • قدرت و قابليت هاي پيشرفته

  • توسعه پذيري بسيار عالي و عمر پروژه بهتر

محدوديت:

  • هزينه بالاتر نسبت به S7-1200

4) S7-300 / S7-400 (نسل قديمي تر)

امروز بيشتر در اين حالت ها مطرح است:

  • پروژه هاي قديمي که هنوز در حال کارند و نياز به توسعه يا تعويض قطعه دارند

  • نگهداري خطوط قديمي که مهاجرت به نسل جديد هنوز انجام نشده

نکته: اگر پروژه جديد است، معمولا S7-1200 يا S7-1500 انتخاب منطقي تري است مگر دليل مشخص داشته باشيد.

مرحله 3: چک ليست انتخاب CPU (مهم ترين بخش خريد)

وقتي خانواده را انتخاب کرديد، حالا بايد CPU درست را انتخاب کنيد. اين چک ليست را قدم به قدم برويد:

1) تعداد I/O داخلي CPU

بعضي CPUها I/O داخلي دارند و براي پروژه هاي کوچک هزينه را کم مي کنند.
اگر I/O شما زياد است يا پراکندگي داريد، از ابتدا به ماژول هاي توسعه يا ET200 فکر کنيد.

2) ظرفيت توسعه (Expansion)

  • چند ماژول مي توانيد کنار CPU اضافه کنيد؟

  • آيا Rack يا Rail شما محدوديت فضا دارد؟

  • آيا در آينده قرار است ورودي آنالوگ اضافه شود؟

3) نوع تغذيه CPU

  • 24V DC (رايج تر در صنعت)

  • 220V AC (در برخي مدل ها)

پروژه صنعتي استاندارد معمولا 24VDC است و پايداري بهتري مي دهد.

4) پورت ها و ارتباطات

  • Profinet داخلي دارد؟

  • براي Profibus نياز به ماژول جدا داريد؟

  • Modbus را به صورت نرم افزاري يا ماژول مي خواهيد؟

5) حافظه و سرعت

براي پروژه هايي با:

  • داده هاي زياد (Recipe، Data Logging)

  • سکانس هاي سنگين

  • چندين دستگاه شبکه شده
    بهتر است CPU قوي تر انتخاب کنيد تا بعدا در Performance گير نکنيد.

6) امنيت و Safety

اگر پروژه شما نياز به Safety دارد (E-Stop، پرده نوري، SIL/PL)، بايد از ابتدا سراغ مدل هاي Safety (F-CPU) و ماژول هاي مرتبط برويد.

مرحله 4: ماژول هايي که ممکن است لازم داشته باشيد

1) ماژول هاي ديجيتال و آنالوگ

  • DI/DO براي سنسور و عملگر

  • AI/AO براي کنترل دقيق و سيگنال هاي فرآيندي

نکته مهم: براي آنالوگ، دقت، رزولوشن و نوع سيگنال را از سنسور بگيريد (4-20mA يا 0-10V) و مطابق آن ماژول بخريد.

2) ماژول ارتباطي (Communication)

وقتي پروتکل خاص لازم داريد:

  • Profibus

  • RS485 براي Modbus RTU

  • ارتباط با تجهيزات خاص OEM

3) Remote I/O مثل ET200

اگر I/O در چند نقطه خط توليد پخش است، Remote I/O هم کابل کشي را کم مي کند هم نويز را کاهش مي دهد و توسعه را راحت تر مي کند.

4) ماژول هاي دما (RTD / Thermocouple)

اگر سنسور PT100 يا ترموکوپل داريد، بهتر است از ماژول تخصصي استفاده کنيد تا دقت و پايداري بهتر شود.

مرحله 5: انتخاب HMI مناسب کنار PLC

اگر اپراتور قرار است با دستگاه کار کند، HMI را درست انتخاب کنيد:

  • تعداد صفحات و گرافيک

  • زبان (فارسي يا انگليسي)

  • نياز به Trend، Alarm، Recipe

  • ارتباط با PLC از طريق Profinet

  • سايز صفحه (7 اينچ، 10 اينچ، 12 اينچ…)

براي پروژه هاي ساده، يک HMI اقتصادي هم جواب مي دهد، اما براي خطوط توليد بهتر است از ابتدا استاندارد انتخاب شود تا بعدا مجبور به تعويض نشويد.

مرحله 6: اشتباهات رايج در خريد PLC زيمنس (و راه حل)

اشتباه 1: خريد CPU ضعيف براي پروژه قابل توسعه

راه حل: هميشه توسعه آينده را در نظر بگيريد. اگر احتمال اضافه شدن I/O يا شبکه هست، CPU را يک پله قوي تر بگيريد.

اشتباه 2: بي توجهي به نوع سيگنال هاي آنالوگ

راه حل: قبل از خريد ماژول آنالوگ، مشخصات سنسورها و تجهيزات را دقيق بگيريد.

اشتباه 3: نداشتن طراحي شبکه و توپولوژي

راه حل: از ابتدا مشخص کنيد چند نود Profinet داريد، آيا سوئيچ صنعتي لازم است، و آيا اسکادا قرار است اضافه شود.

اشتباه 4: منبع تغذيه ضعيف و نويز بالا

راه حل: منبع تغذيه صنعتي با کيفيت، ارت مناسب و جداسازي کابل قدرت و فرمان را جدي بگيريد.

اشتباه 5: خريد بدون توجه به نرم افزار و نسخه TIA Portal

راه حل: تيم اجرا بايد نسخه TIA Portal سازگار با سخت افزار را داشته باشد. در پروژه هاي چند سايتي، استاندارد يکسان تعريف کنيد.

مرحله 7: چطور بين S7-1200 و S7-1500 انتخاب کنيم؟

اين چند سناريو به شما کمک مي کند سريع تصميم بگيريد:

اگر پروژه شما اين هاست، S7-1200 معمولا بهتر است:

  • ماشين يا خط کوچک تا متوسط

  • تعداد I/O متوسط

  • HMI و شبکه سبک

  • بودجه کنترل شده

  • نياز به راه اندازي سريع

اگر پروژه شما اين هاست، S7-1500 معمولا بهتر است:

  • خط توليد بزرگ يا چندين بخش شبکه شده

  • اسکادا و مانيتورينگ جدي

  • سرعت و پردازش بالا مهم است

  • ديباگ و نگهداري حرفه اي

  • توسعه آينده قطعي است

مرحله 8: سوالات مهمي که قبل از خريد بايد از فروشنده بپرسيد

اين سوالات جلوي ريسک خريد اشتباه را مي گيرد:

  1. اين CPU براي چند I/O و چند ماژول توسعه مناسب است؟

  2. براي پروتکل هاي مورد نياز من، چه ماژول هايي لازم است؟

  3. اين مدل با کدام نسخه TIA Portal بهتر کار مي کند؟

  4. آيا امکان تامين قطعه در آينده و قطعات يدکي وجود دارد؟

  5. آيا کالا اصلي است؟ سريال و شرايط تست چگونه است؟

  6. براي پروژه من، آيا انتخاب اقتصادي تر با همان کارايي وجود دارد؟

مرحله 9: راهنماي سريع انتخاب بر اساس نوع پروژه (جمع بندي کاربردي)

  • ساختمان و تاسيسات سبک: LOGO يا S7-1200 سبک

  • دستگاه بسته بندي و ماشين سازي معمولي: S7-1200

  • خط توليد با چندين درايو و شبکه گسترده: S7-1500

  • پروژه اسکادا و زيرساختي بزرگ: S7-1500 (يا معماري حرفه اي با Remote I/O)

  • نگهداري خطوط قديمي: تامين قطعه S7-300 / S7-400 يا برنامه مهاجرت به نسل جديد

سوالات متداول راهنماي خريد PLC زيمنس

1) براي شروع کار و يادگيري، کدام PLC زيمنس بهتر است؟

اگر هدف يادگيري و پروژه هاي کوچک تا متوسط است، معمولا S7-1200 انتخاب بسيار مناسبي است چون هم رايج است هم منابع آموزشي و پروژه هاي عملي زياد دارد.

2) براي پروژه اي که احتمالا توسعه دارد چه کار کنم؟

از ابتدا 20 تا 30 درصد توسعه براي I/O و شبکه در نظر بگيريد و CPU را يک پله قوي تر انتخاب کنيد. اين کار هزينه آينده را کم مي کند.

3) آيا مي توانم PLC را بدون HMI استفاده کنم؟

بله. در پروژه هاي ساده مي توانيد با شستي و چراغ سيگنال کار کنيد. اما براي اپراتوري بهتر و عيب يابي سريع، HMI بسيار کمک مي کند.

4) براي سنسور 4-20mA چه ماژولي لازم است؟

به ماژول آنالوگ ورودي (AI) که پشتيباني 4-20mA دارد نياز داريد. قبل از خريد، نوع ورودي و رزولوشن ماژول را با مشخصات سنسور چک کنيد.

5) چطور مطمئن شوم انتخابم درست است؟

با يک ليست دقيق از I/O، پروتکل ها، تعداد نودهاي شبکه، نياز به PID يا Motion و برنامه توسعه آينده، انتخاب را انجام دهيد. اگر اين ليست را داشته باشيد، انتخاب مدل درست شفاف مي شود.

نتيجه گيري : بهترين راه خريد PLC زيمنس با حداقل ريسک

خريد PLC زيمنس وقتي درست انجام مي شود که از نياز پروژه شروع کنيد، نه از اسم مدل. اول I/O و شبکه و سطح پيچيدگي را مشخص کنيد، سپس بين LOGO، S7-1200 و S7-1500 تصميم بگيريد و بعد CPU و ماژول ها را دقيق انتخاب کنيد. اين روش هم هزينه را کنترل مي کند، هم توسعه آينده را تضمين مي کند، هم از توقف خط توليد به خاطر انتخاب اشتباه جلوگيري مي کند.
