اچ ام ای زیمنس

اچ ام ای زیمنس چیست؟ در واقع در پاسخ به این سوال باید گفت که Hmi اچ ام آی مخفف شده عبارت Human Machine Interface می باشد به عبارت آسان تر می توان گفت ارتباط بین انسان و ماشین می باشد. از Hmi برای تنظیم پارامتر ‏plc یا همان دستگاه های صنعتی، اینورتر و مانیتور کردن این موارد استفاده می شود. Hmi اچ ام آی را می توانید برنامه ریزی کنید، زیرا یک مانیتور ال سی دی است و با استفاده از Hmi اچ ام آی می توانید اقدام به تغییر دادن پارامتر های متنوع کنید و قادر هستید سیستم را کنترل کنید. این روز ها با کارایی بسیار بالا وجود دارند و به دلیل مزایای بسیار زیادی که دارد بسیاری از اپراتورها و کاربران جذب آی با کارایی بالا شده اند. گروه صنعتی عرش در ادامه به بررسی انواع آن می پردازد.

HMI نام اصطلاح «ماشین رابط انسانی» است. اچ ام ای زیمنس ارتباط بین اپراتور و کنترل کننده را در یک سیستم صنعتی برقرار می کند. HMI پنل ارتباطی کنترل پنل است. این پنل شامل یک صفحه کلید عددی و یک صفحه LCD است که TEXT را نمایش می دهد.

مشخصات فنی انواع اچ ام ای زیمنس

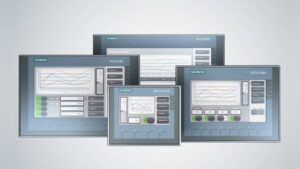

اچ ام ای زیمنس با صفحه نمایش های لمسی مختلف 4، 7، 9، 12 اینچ و اندازه های دیگر موجود است. در ضمن این پنل ها با انواع کیبورد و بدون کیبورد عرضه می شوند. این نمایشگرهای عریض دارای رزولوشن بالایی بوده و قابلیت نصب به صورت عمودی را دارند و به دلیل روشنایی بالا عملکرد خوبی دارند. با رابط های کاربری جدید، طیف گسترده ای از عملیات پیشرفته را می توان با استفاده از کنترل ها و گرافیک های جدید پیاده سازی کرد. علاوه بر این، با رابط USB جدید، می توانید صفحه کلید، ماوس و اسکنر بارکد را به آن متصل کرده و از حافظه ذخیره سازی USB استفاده کنید.

مطلب پیشنهادی: پی ال سی زیمنس

انواع اچ ام ای زیمنس

Hmi اچ ام آی در انواع لمسی Touch HMI و تکست پنل Text Panel تقسیم بندی می شوند. البته ‏emarat در نوع کارکرد و از لحاظ اندازه به دسته های مختلف تقسیم بندی می کند. اچ ام آی نوع لمسی TOUCH PANEL هم می گویند. ذکر این نکته اهمیت دارد که اچ ام آی لمسی نسبت به hdmi نوع پنل آسان تر است و بر این از لحاظ قیمتی گران تر می باشد. از اچ ام آی تکست پنل برای کاربردهای ساده تر استفاده می شود و از لحاظ قیمتی نسبت به اچ دی ام آی نوع لمسی ارزان تر است. یکی از مهم ترین مزایای Hmi اچ ام آی این است که امکان برقراری ارتباط با همه واحد ها را در اختیار کاربران قرار می دهد و کاربران می توانند خط تولید را کنترل نمایند.

کاربرد اچ ام ای زیمنس

در واقع، هر صفحه وب که ارتباطی بین کاربر و تجهیزات برقرار می کند HMI نامیده می شود، اما این اصطلاح معمولاً رایج ترین اصطلاح در فرآیندهای صنعتی است.

  • نمایش بصری داده ها
  • علائم، فرآیند و زمان تولید را دنبال کنید
  • نظارت بر ورودی و خروجی ماشین

مطلب پیشنهادی: درایو زیمنس

HMI از نرم افزار استفاده می کند تا اطلاعاتی در مورد عملکرد فرآیند تولید در اختیار کاربر قرار دهد و دستورات کنترلی را از اپراتور دریافت کند. اطلاعات معمولاً به صورت گرافیکی بر روی HMI نمایش داده می شود. HMI برای کنترل ورودی و خروجی ماشین ها، نمایش داده ها و مشاهده زمان، گردش کار و برچسب ها استفاده می شود. پنل‌های HMI به کاربر اجازه می‌دهند تا قدم بگذارد و اجرا کند، نقاط تنظیم را تنظیم کند و عملکردهای دیگری را برای راه‌اندازی و تعامل با سیستم کنترل انجام دهد. از آنجایی که اساس عملکرد HMI نرم افزاری است، سیم کشی از سیستم حذف می شود، بنابراین انجام تنظیمات برای کاربر بسیار آسان خواهد بود.

انواع HMI

HMI صفحه کلید دار

همانطور که از نام آن پیداست، این HMI یک نوع کنترل پنل با دکمه است که هر کدام به روشی متفاوت استفاده می شوند. بسیاری از کارخانه ها از این مدل HMI برای بهبود کارایی و بهره وری استفاده می کنند. با استفاده از این مدل HMI، کاربر می تواند دستورات مختلفی را به یک یا چند ماشین تنها با یک رابط کاربری آسان صادر کند. هنگامی که همه دستورات در یک مکان ترکیب شوند، کنترل دستی دستگاه توسط اپراتور بسیار راحت خواهد بود.

HMI کنترل داده

این نوع HMI برای جمع آوری داده ها استفاده می شود، این اطلاعات بسته به کاربر می تواند به چاپگر یا کامپیوتر منتقل شود. این HMI زمانی استفاده می شود که با حجم زیادی از داده ها سر و کار داریم. این نوع HMI زمانی استفاده می شود که فرآیند نیاز به جمع آوری داده ها از ماشین ها یا تجهیزات داشته باشد.

 HMI ناظر

نوع سوم HMI نوع مانیتور HMI است که معمولا با سیستم عامل ویندوز کار می کند. استفاده از این نوع HMI به لطف صفحه نمایش گرافیکی و لمسی، بالاترین سطح تعامل کاربر را با ماشین ها و فرآیندها فراهم می کند. البته این نوع HMI رایج ترین نوع HMI است.

انواع اچ ام ای زیمنس

پانل های HMI معمولا به چند دسته TP، TD، MP، OP تقسیم می شوند. که شامل نمایشگرهایی با حالت طرح متن است. همچنین دارای کلیدهای عملکردی و کنترل هایی است که برای برنامه های کوچکتر بسیار مناسب هستند. یکی از بهترین ویژگی های پنل HMI زیمنس، صفحه نمایش تمام لمسی LCD و TFT است که کاملا شبیه سازی شده است و تمامی ارتباطات با تمامی PLC های زیمنس از طریق درگاه های ارتباطی قابل انجام است.یکی دیگر از ویژگی های مناسب این پنل، امکان نمایش تمامی اطلاعات به صورت انیمیشن، نمودار و منحنی است.

1- انواع TP HMI زیمنس

  • انواع تاچ زیمنس TP277- TP177B-TP177A-TP177Micro
  • مناسب برای S7-200 PLC و S7-300 PLC
  • قابل استفاده در پروژه های کوچک و بزرگ
  • پشتیبانی از سیستم عامل ویندوز

MP HMI- 2 زیمنس

  • انواع  MP HMI نوعMP MP377, MP277, MP177
  • ساختار حسی و کلیدی
  • پورت های ارتباطی
  • قابل اتصال به PLC
  • دارای سیستم عامل ویندوز
  • حافظه دارد
  • مناسب برای پروژه های نظارتی بزرگ و حرفه ای
  • قابلیت اتصال به شبکه های Profibus و Profinet

3-Op HMI زیمنس

  • مناسب برای تمامی پروژه ها
  • گرافیک قدرتمند
  • حافظه بسیار بالا و سریع
  • دارای کنترل و کلیدهای سیستم
  • امکان اتصال به PLC
  • امکان قرارگیری در شبکه های مختلف
  • تنوع در اندازه ها

ویژگی های اچ ام ای زیمنس

  • محدوده سطح ورودی ایده آل برای کاربردهای ساده HMI
  • توسعه یافته توسط TIA Portal
  • سازگاری نصب با پنل های راحت 4 و 6 اینچی SIMATIC HMI و پنل های پایه SIMATIC HMI
  • مقیاس پذیری انعطاف پذیر در محدوده HMI
  • صفحه نمایش با وضوح بالا 64000 رنگ
  • عملکرد لمس و کلید
  • رابط مناسب برای اتصال به PLC های مختلف
  • نسخه های مختلف Profibus و Profinet
  • آرشیو از طریق USB

فروش اچ ام ای زیمنس

صفحه نمایش پنل های زیمنس وضوح بالایی دارد و عملکرد مشترک آن لمسی و کلیدی است و این یکی از ویژگی های اصلی آن است. هر یک از قطعات زیمنس کیفیت خوبی دارند و عمر مفید بالایی دارند. شما می توانید هر لوازم الکترونیکی زیمنس را از نمایندگی خریداری کنید. این تابلو باید مطابق با استانداردهای مشخص شده نصب شود.نرم افزار TIA یکی از مهمترین برنامه هایی است که برای اجرای Siemens Basic HMI باید نصب کنید. استفاده از رابط USB در این دستگاه به شما این امکان را می دهد که از آن استفاده و عملکرد مناسبی داشته باشید. برای خرید این دستگاه باید با عملکرد و ویژگی های دستگاه بیشتر آشنا شوید. اگر ویژگی های دستگاه را بدانید، می توانید بهترین عملکرد را از دستگاه دریافت کنید. شرکت زیمنس آلمان یکی از معتبرترین شرکت ها در زمینه تجهیزات مهندسی و برق صنعتی می باشد. تجهیزات این برند در زمینه سیستم های اتوماسیون صنعتی بسیار با کیفیت و متنوع می باشد.این برند از معتبر ترین برند های تولید اچ ام ای است.

ارتباط PLC و HMI

برای ثبت اطلاعات مانیتورینگ و کنترل یک سیستم از hdmi استفاده می شود. همانطور که از قبل بیان شد اچ ام آی یک ال سی دی یا مانیتور صنعتی است که قادر به ارتباط برقرار کردن با تجهیزات کنترلی می باشد، می تواند تبادل اطلاعات کند. شما می توانید با استفاده از اچ ام آی به اطلاعات سیستم کنترل در هر نقطه از کره زمین دسترسی داشته باشید، زیرا اچ ام آی یک دستگاه و مانیتور صنعتی است. در اچ ام ای هنگ کردن و مشکلات نویز بسیار کم است. توجه کنید که اپراتور تنظیمات را بر روی اچ ام آی اجرا می کند و این تنظیمات را به plc ارسال می نماید. اچ ام ای ها می توانند با plc ارتباط برقرار نمایند و امکان نظارت کردن و تشخیص و ردیابی خطاها و کنترل کردن همه خروجی ها و ورودی ها را دارند.

مزایای استفاده از اچ ام ای زیمنس

مزایای استفاده از HMI بسیار زیاد است به همین دلیل اکثر صنعت ها از این فناوری استفاده می کنند. می توانند بدون اینکه از یک متخصص کمک بگیرند فرآیند ها را تغییر دهند یا ویرایش کنند. مزایای اچ ام آی بسیار زیاد است و اگر نباشد خسارت های مالی و جانی زیادی برای تغییر فرایند ها ایجاد می شود. در واقع می توان گفت یکی از مزایای آن پوشش خطای انسانی است. از بزرگترین مزایای استفاده از فناوری اچ ام آی می توان افزایش بهره وری تولید باشد و علاوه بر آن می تواند آلارم ها را مدیریت کند و فرآیند ها را بهینه سازی نمایند. می تواند اطلاعات را به صورت منحنی و نموداری نشان دهد و می تواند اطلاعات را به صورت Record ذخیره کند. اچ ام آی می تواند به اینورتر، سرور درایو متصل شود و علاوه بر آن می تواند به تمام دستگاه هایی که پورت RS-485 متصل شود.

تفاوت بین HMI و SCADA

در واقع اچ ام آی یا نمایشگرهای صنعتی (Human Machine Interface) و SCADA شباهت های بسیار زیادی با هم دارند و کنترل نظارت یا دسترسی به داده ها یا همان SCADA نقش مهمی در سیستم های کنترل صنعتی ایفا می کنند و بخش بزرگی از این سیستم هستند، لذا هر کدام از این دو فناوری عملکرد های متفاوتی دارند از Hmi اچ ام آی ها برای نظارت فرآیند صنعتی و انتقال اطلاعات استفاده می شود و در این راستا به کاربران کمک های بسیار زیادی می کند، اما سیستم های SCADA نسبت به اچ ام آی ظرفیت بیشتری دارند و برای جمع آوری داده ها از آن ها استفاده می شود. اما اچ ام آی مانند سیستم SCADA اطلاعات را ضبط و جمع آوری نمی کند و قابلیت اتصال به پایگاه داده را ندارد. اچ ام آی بخش مهمی از سیستم SCADA این ایفا می کند.

تفاوت بین HMI و SCADA

HMI به لحاظ اندازه

انواع اچ ام آی HMI از لحاظ اندازه متنوع هستند. اچ ام آی در اندازه های مختلفی تولید شده است که می توان به تکست پنل ۲ اینچ، تکست پنل 3/4 اینچ، تکست پنل 7/3 اینچ، تکست پنل 7 اینچ، تکست پنل 5 اینچ، تکست برای 12 اینچ 15 اینچ تکست پنل 8 اینچ تقسیم بندی می شوند. اچHmi اچ ام آی با پروتوکل های ارتباطی متفاوتی مانند pc یا pc و غیره قابل اتصال است و به پروتکل های جدیدی مانند پروتکل پروتکل ETHERNET و غیر متصل می شود. اچ ام آی برای برنامه DOWNLOAD با استفاده از پورت usb قابل استفاده است. . فناوری اچ ام آی امکان برقراری ارتباط به صورت مستقیم با اجازه دادن به plc با نمایشگر اچ ام آی را دارد و می تواند اطلاعات ارسال نمایند. استفاده از این فناوری تا حد بسیار زیادی مشکلات پرهزینه را از بین برده است.

در این مطلب در مورد فناوری HMI و مزایا و کاربرد های آن و تفاوت آن با پی ال سی لوگو و زیمنس آموختید. کاربرد اچ ام آی HMI در بسیاری از صنایع و سازمان های صنعتی بسیار زیاد است و در صنایع مختلفی از این فناوری استفاده می شود. صنایع انرژی، صنایع مواد غذایی، صنایع نوشیدنی و صنایع ساخت، صنایع نفت و گاز، صنایع بازیافت آب و فاضلاب و قدرت، حمل و نقل و غیره همگی از فناوری اما اچ ام آی استفاده می کنند. این صنعت ها به منظور بهینه سازی فرآیند ها و تعامل ماشین ها از این فناوری استفاده می کنند. استفاده از دستگاه های HMI پیشرفته در جهان امروزی مزایای بسیار زیادی دارد.
